STEL: 50 Anos de Tradição em Engenharia, Alinhada ao Futuro do Setor Elétrico
Desde 1973, a STEL constrói uma história de confiança no mercado de energia. Mantendo nosso compromisso com a excelência técnica, oferecemos a solução mais atualizada para comissionamento e manutenção de cabos de média tensão: o ensaio de VLF (Very Low Frequency) com diagnóstico avançado de Tangente Delta, realizado em estrita conformidade com a recém-publicada norma IEEE Std 400.2-2024.
Por que abandonar o DC (Hi-Pot Contínuo) e usar VLF?
Durante décadas, o setor utilizou tensão contínua (DC) para testar cabos. No entanto, a engenharia moderna comprovou que essa prática pode ser prejudicial para cabos isolados (como XLPE e EPR).
A norma IEEE 400.2-2024 alerta que o teste em alta tensão DC não submete o cabo à mesma distribuição de estresse elétrico que ele enfrenta em operação normal. Mais grave ainda: o teste DC pode criar “cargas espaciais” (space charges) no isolamento, gerando efeitos negativos significativos na integridade de cabos envelhecidos, podendo levar a falhas prematuras após o retorno à operação.

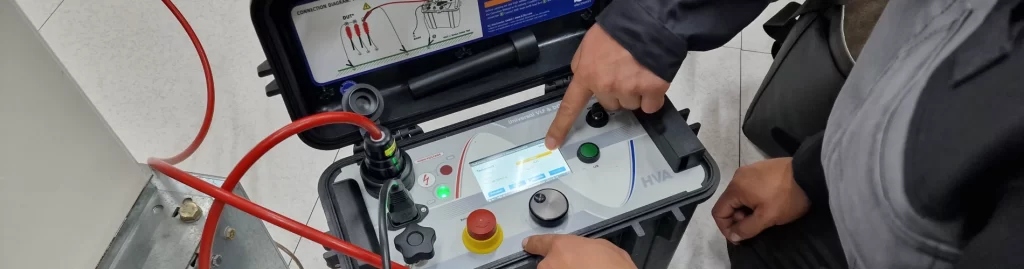

A Solução STEL: Utilizamos fontes VLF (0,1 Hz a 0,01 Hz). Esta tecnologia aplica uma tensão alternada que simula as condições reais de operação sem os efeitos nocivos do DC, permitindo testar longos trechos de cabos com equipamentos portáteis e seguros.
Muito além do “Passa/Não Passa”: O Diagnóstico Tangente Delta
O ensaio de VLF comum (conhecido como Withstand ou Tensão Aplicada) apenas informa se o cabo suportou a tensão naquele momento. Se o cabo estiver prestes a falhar amanhã, o VLF comum pode não avisar hoje.
Para garantir a confiabilidade real, a STEL aplica o Diagnóstico de Tangente Delta (tan δ). Conforme a revisão 2024 da norma, este método avalia a condição global do isolamento, detectando arborescências de água (water trees), umidade e degradação química.
Os 3 Indicadores de Saúde do seu Cabo (Base IEEE 400.2-2024)
Seguindo a metodologia atualizada, analisamos três parâmetros críticos para classificar o risco do seu ativo:
- Estabilidade Temporal (SDev): Medimos o desvio padrão da Tangente Delta ao longo do tempo. A norma indica que este é um dos parâmetros mais sensíveis para discriminar a condição do cabo. Cabos estáveis são saudáveis; cabos instáveis apresentam atividade de degradação ativa.
- Diferencial de Tensão (“Tip-Up”): Verificamos a diferença da Tangente Delta entre tensões menores 0,5 U₀ e maiores 1,5 U₀. Um aumento repentino (Tip-Up) alerta para defeitos graves ou descargas parciais em acessórios.
- Valor Médio (Mean TD): A média das perdas dielétricas, usada para comparação com tabelas históricas de envelhecimento.
Classificação de Risco e Tomada de Decisão
Não entregamos apenas gráficos complexos. A STEL traduz os dados em ações práticas. Utilizamos as tabelas de “Figuras de Mérito” da IEEE 400.2-2024 (Tabelas 4, 5 e 6) para classificar seus cabos em três categorias claras:
- 🟢 Nenhuma Ação Necessária: O cabo pode retornar à operação com segurança.
- 🟡 Aconselhável Estudo Adicional: Há sinais de envelhecimento; recomendamos monitoramento ou testes complementares (como Descargas Parciais ou Monitored Withstand).
- 🔴 Ação Necessária: O cabo apresenta degradação severa e alto risco de falha iminente. Requer reparo ou substituição planejada.
O Diferencial do Monitored Withstand (MW)
A STEL também oferece a modalidade de VLF Monitored Withstand. Em vez de apenas aplicar a tensão “cega” por 30 ou 60 minutos, monitoramos a Tangente Delta durante o teste de tensão aplicada. Isso nos permite interromper o teste antes de uma falha destrutiva caso detectemos instabilidade crítica, salvando o ativo para um reparo controlado.
Garanta a continuidade do seu negócio com a precisão da STEL.
Proteja seu sistema elétrico com quem une meio século de experiência às normas técnicas mais recentes do mundo.
